國內靶場中裝備的光測設備主要有2種工作模式:固定站式和機動站式。固定站式是指有水泥灌注的地基座,把光測設備固定在地基座上,固定塔臺式是其常見形式。地基位置的選擇是根據任務的要求,按照一定的地理坐標專門設置的。光測設備在上面工作時,帶動誤差非常小,可忽略，活動站形式是把光測設備安裝在載車上,根據任務的不同,設備的工作地點不再固定在一個地方。車載光測設備到達工作地點后,通過液壓支撐系統把載車整體
車載平臺的變形對光測設備測角精度將產生一定的影響,使車載光測設備難以達到高精度測量的目的。為了提高車載光測設備靜態測角精度,分析了車載光測設備由于平臺變形而影響靜態測角精度的基本原理,提出了利用傾角傳感器對車載平臺變形實時測量以進行修正的技術。首先,利用安放在光測設備垂直軸上的傾角傳感器采集車載平臺特定位置的變形值。然后,推導出車載光測設備的靜態測角誤差修正模型,建立傾角傳感器輸出值與靜態測角誤差的關系公式。最后,將修正后的測量值代入靜態測角精度結算公式。該方法能有效修正因車載平臺變形而帶來的靜態測角誤差,使方位測角精度提高46″,高低測角精度提高20″。為實現車載光測設備高精度測量提供了理論依據和技術支持。
由于靶場車載光測設備對精度的要求很高，因此推薦采用雙軸高精度的傾角傳感器，型號ZCT215M-LBS-ABUS-E3-4505高精度傾角傳感器
ZCT215M-LBS-ABUS-E3-4505是直川科技研發的雙軸高精度數字型（RS485）傾角傳感器。
產品量程±15°，采用鋁合金外殼，防護等級IP67。精度可達0.001°

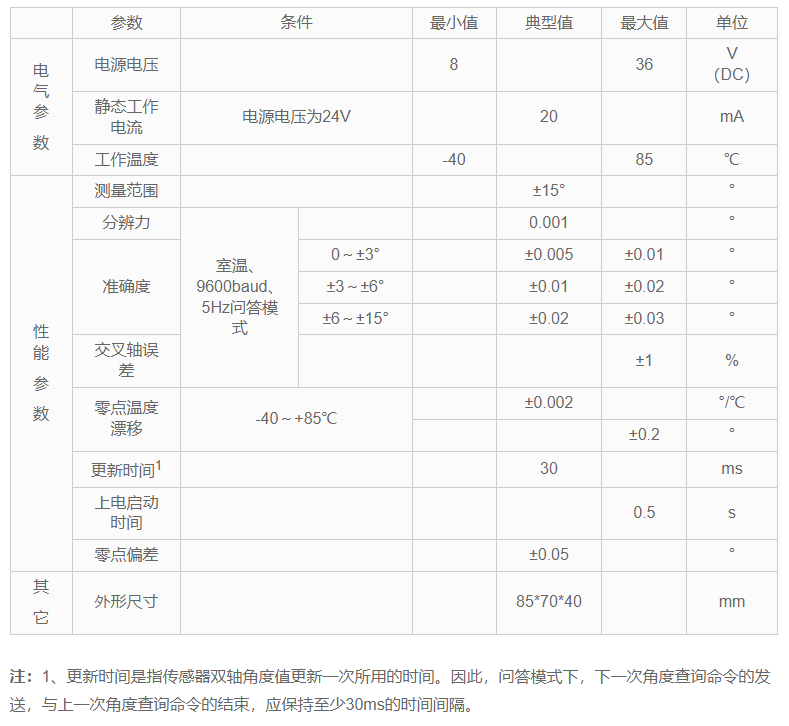

技術參數表：（除非特別注明，以下參數均為室溫（25℃）環境下的典型值）
